Полная анатомия токарной пластины: Расшифровка ISO 1832, секреты геометрии и подбор аналогов

Вы держите в руках коробку с маркировкой CNMG 120408-PM STC1520. Для начинающего оператора это просто набор букв, но для опытного технолога - это паспорт инструмента, в котором зашифровано всё: от того, сколько денег вы потратите на деталь, до того, какой чистоты поверхности добьетесь.

В этом руководстве мы не просто дадим сухую таблицу. Мы разберем физический смысл каждой буквы, сравним самые популярные формы и научим вас экономить бюджет производства, грамотно подбирая инструмент.

Содержание статьи:

1. Визуальный разбор кода (Инфографика)
2. Первая буква: Форма пластины (Битва CNMG vs WNMG)
3. Вторая буква: Задний угол (Негативные vs Позитивные)
4. Третья буква: Класс точности
5. Четвертая буква: Тип крепления и Стружколом
6. Цифры: Размер и Радиус (Как не получить «резьбу» вместо зеркала)
7. Дополнительные параметры: Стружколомы
8. Шпаргалка: Сводная таблица подбора

1. Визуальный разбор кода

Стандарт ISO 1832 — это международный язык металлообработки. Давайте разберем его на примере самой популярной черновой пластины CNMG 120408-PM STC1520.

C - Форма (Ромб 80°)

N - Задний угол (0°)

M - Точность (Класс)

G - Тип крепления

12 - Длина кромки

04 - Толщина (мм)

08 - Радиус (мм)

STC1520 - Сплав

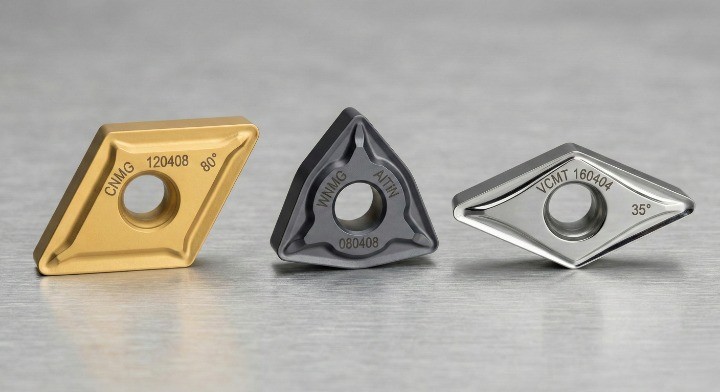

2. Первая буква: Форма пластины (Геометрия)

Это самый важный параметр. От формы зависит прочность пластины, количество режущих кромок (а значит, и цена обработки одной детали) и доступность сложных мест заготовки.

C — Ромб 80° (Классика)

Самая распространенная форма в мире. Угол при вершине 80° обеспечивает отличную прочность режущей кромки.

Применение: Продольное точение, подрезка торцев.

Плюсы: Высокая стойкость к ударам.

Минусы (у негативных пластин): Всего 4 рабочих кромки (2 сверху, 2 снизу).

Каталог пластин CNMG / CCMT

W — Ломаный треугольник (Trigon) 80° (Экономия)

Геометрически угол при вершине у нее ТОТ ЖЕ — 80°. Она может выполнять те же операции, что и «C». Но посмотрите на её форму — это сплюснутый треугольник.

Лайфхак технолога: Пластина WNMG имеет 6 рабочих кромок (3 сверху, 3 снизу). При этом её цена часто равна цене CNMG.

Математика: Купив пачку WNMG, вы получаете на 50% больше деталей, чем с пачкой CNMG. Если у вас серийное производство валов — переходите на WNMG.

Ссылка Купить экономичные WNMG (6 кромок)

V и D — Узкие ромбы (Профильные)

Используются, когда нужно «подлезть» в канавку, сделать обратный конус или обработать сложный профиль.

• D (55°): Компромисс между прочностью и доступностью (DNMG).
• V (35°): Самая «острая» и маневренная, но самая хрупкая. Идеальна для чистовых проходов, но боится ударов (VBMT, VCMT).

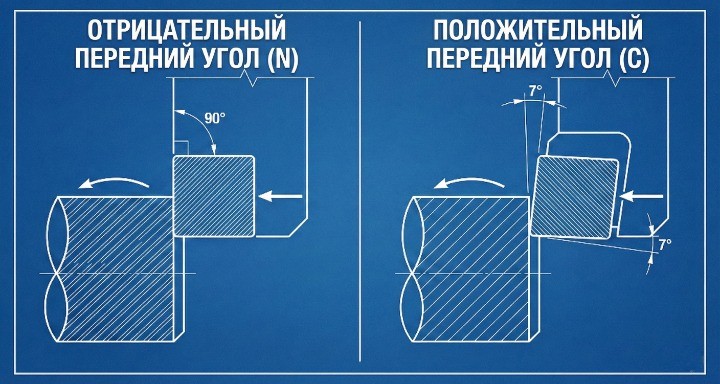

3. Вторая буква: Задний угол

Здесь определяется, для каких станков и материалов подходит пластина.

Внимание: Вы не можете поставить пластину N в державку для пластин C, и наоборот. Тип державки должен строго соответствовать второй букве пластины!

4. Третья буква: Класс точности

Эта буква говорит о том, насколько пластина геометрически идеальна.

• M (Molded — Прессованная): Самый массовый класс. Пластины запекаются в форме. Допуск по размеру может «гулять» в пределах ±0.08–0.18 мм.
• Вердикт: Идеально для черновой и получистовой обработки, где сотка-другая не играет роли, так как будет чистовой проход. Дешевле в производстве.
• G (Ground — Шлифованная): Пластина после запекания шлифуется со всех сторон. Допуск ±0.02 мм.
• Вердикт: Нужна для точных финишных операций и для сменных пластин сверл. Дороже.

5. Четвертая буква: Тип крепления и Стружколом

Самая «хитрая» буква. Она показывает, есть ли в пластине отверстие и — самое главное — с какой стороны у неё стружколом.

• G (Цилиндрическое отверстие + Двусторонняя):
• Есть отверстие под прижим (штырь/рычаг).
• Стружколомающие канавки есть с обеих сторон.
• T (Отверстие + Односторонняя):
• Отверстие есть, но стружколом только с одной стороны. Другая сторона плоская (базовая).
• Вердикт: Используется редко, например, для очень жестких режимов резания (серия TCMT).
• W (Отверстие + Зенковка):
• Используется под винт (обычно для позитивных пластин типа CCMT, где буква M на 4-м месте значит то же самое, что и G, но для позитивных пластин свои стандарты, чаще встречается T — под винт с зенковкой).

6. Цифры: Размер и Радиус

Разберем вторую часть кода: ... 120408.

12 — Длина режущей кромки

Определяет габарит пластины. Чем больше цифра, тем большую глубину резания (ap) может выдержать пластина. Стандарт для средних токарных станков — 12-й или 15-й размер.

04 — Толщина (s)

Стандартная толщина для черновой обработки — 4.76 мм (код 04). Для тяжелой обдирки используют утолщенные пластины (06), чтобы они не лопнули под нагрузкой.

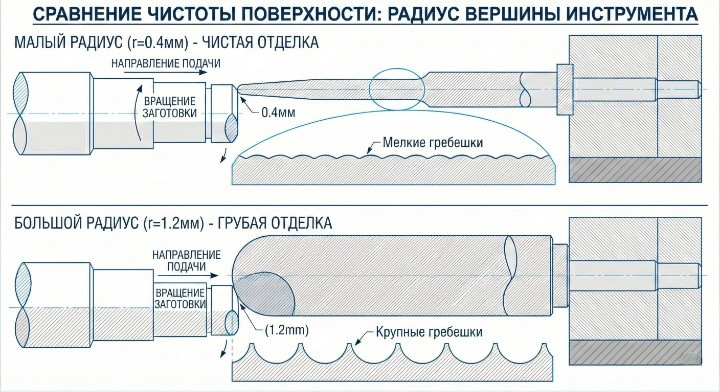

08 — Радиус при вершине ® — КРИТИЧЕСКИ ВАЖНО!

Многие игнорируют эти две цифры, а зря. От радиуса зависит две вещи: прочность и шероховатость.

• Радиус 0.4 (код 04): Маленький радиус.
• Для чего: Финишная обработка. Позволяет получить идеальную гладкую поверхность, не вызывает вибраций на тонких валах.
• Риск: Кончик быстро скалывается при ударе.
• Радиус 0.8 (код 08): Средний радиус.
• Для чего: Универсал. Им можно и «драть», и «гладить». Стоит на 80% резцов по умолчанию.
• Радиус 1.2 и 1.6 (код 12, 16): Большой радиус.
• Для чего: Тяжелая черновая обработка, ударное резание, обработка корки. Очень прочный кончик.
• Риск: Требует высокой жесткости станка, иначе возникнет сильная вибрация.

Правило подачи: Подача (fn) при точении не должна превышать 2/3 от радиуса пластины, иначе на детали останется «резьба».

Пример: Для радиуса 0.8 мм максимальная подача ≈ 0.5 мм/об.

7. Стружколомы и Сплавы

После цифр часто идут буквы, например: -PM, -HM, -AK. Это не стандарт ISO, а обозначение производителя, но логика у всех похожа.

• Геометрия стружколома: Канавки на поверхности пластины, которые ломают и закручивают стружку.
• F (Finishing) — для чистовой обработки (тонкая стружка).
• M (Medium) — полу-черновая, универсальная.
• R (Roughing) — для тяжелой черновой (грубая стружка).
• Материал (Сплав):
• Сталь (P): Обычно желтые или черно-желтые сплавы (CVD покрытие).
• Нержавейка (M): Сплавы с тонким PVD покрытием, чтобы материал не налипал.
• Алюминий (N): Полированные пластины без покрытия, острые как бритва.

Ссылка Подобрать пластины по материалу (Сталь/Нерж/Чугун)

8. Сводная таблица (Шпаргалка)

Ссылка Сохраните эту таблицу, чтобы быстро ориентироваться в аналогах.
