MD-255 Двухосевой поворотный стол (4-ая и 5-я оси) для фрезерного центра ЧПУ

Артикул:
MD-255
Заказать или задать вопрос

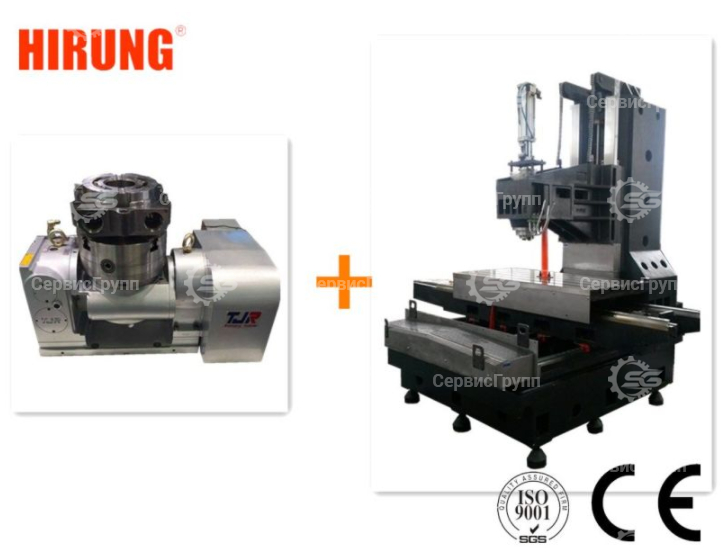

Управляемый поворотный стол с двумя дополнительными осями для фрезерного станка серии EV850L. Установка поворотного стола позволяет значительно расширить функциональные возможности фрезерного станка, добавляя дополнительную ось (или две оси) обработки.

Описание:

1.Совместимость с 4х и 5ти осевыми поворотными столами производства Тайвань TJR и SCT.

2.Низкая стоимость, Высокая скорость, Высокая точность, долгий срок службы.

3.Диаметры рабочего стола: 170 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм.

Бренд
HIRUNG
Вес стола(без сервопривода),кг
109
Внутр. диаметр сменной втулки для центрирования,мм
Φ80H7
Высота центров,мм
160
Давление зажимной системы,кг/см2
35 (гидравлика)
Диаметр планшайбы стола,мм
255
Диаметр расточки планшайбы стола,мм
110
Дискретность поворота,град
0.001
Максимальная скорость вращения стола,об/мин
33.3
Максимально допустимая осевая нагрузка на стол,кг
100(250 с задней бабкой)
Максимально допустимая радиал. нагрузка на стол,кг
250
Модель серводвигателя
FANUC α 8i/B12i (Конусный вал со шпонкой)
Момент зажима,кгм
55
Передаточное отношение
1:120
Повторяемость индексирования при повороте,сек
4
Предельно- допустимая радиал. нагрузка на стол,кгм
2000
Предельный изгибающий момент на стол,кгм
112
Предельный крутящий момент на стол,кгм
55
Точность индексирования при повороте, сек
15
Ширина направляющего блока,мм
18H7
Ширина стола (без учета ширины привода),мм
200
Ширина Т-образного паза стола, мм
12H7
